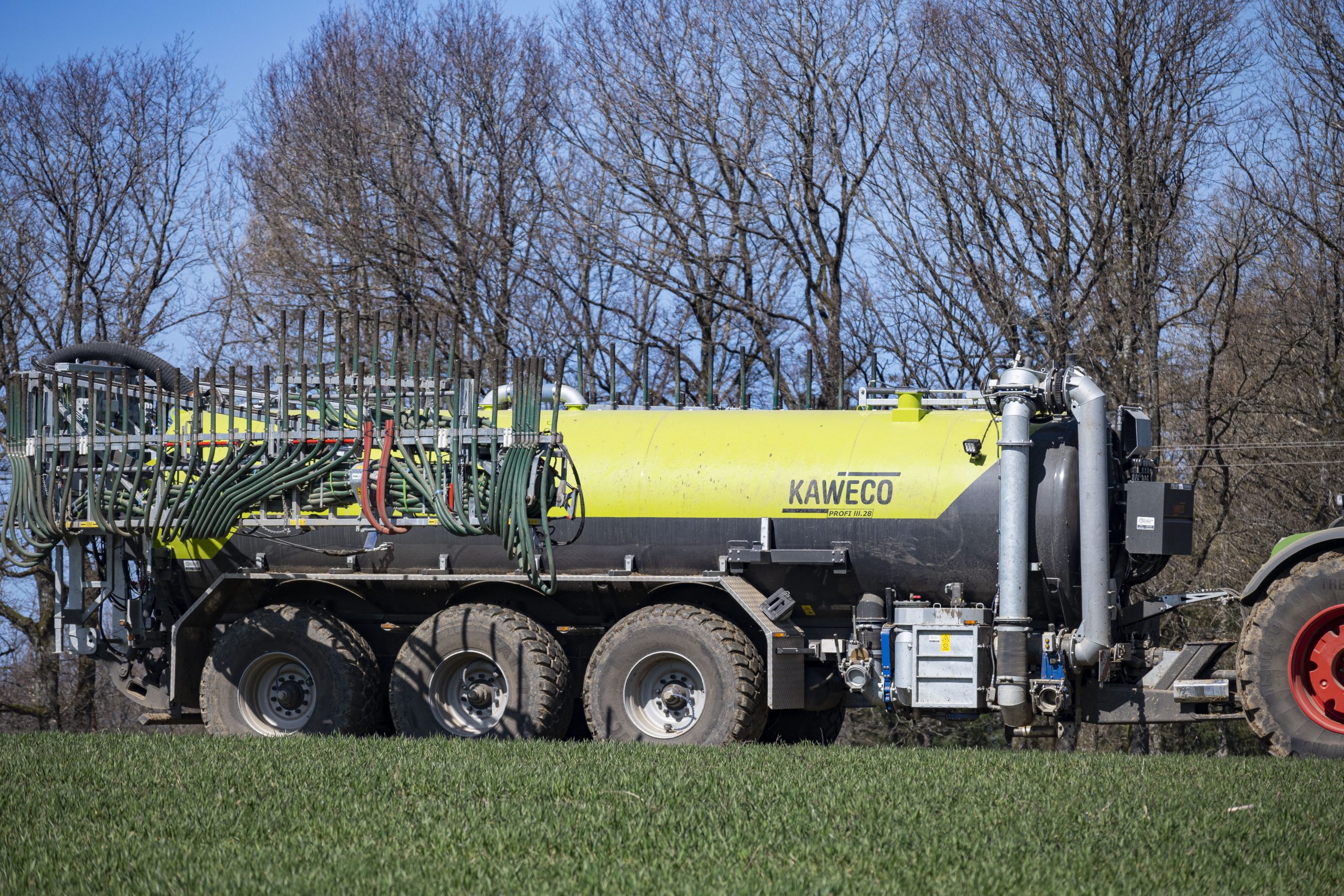

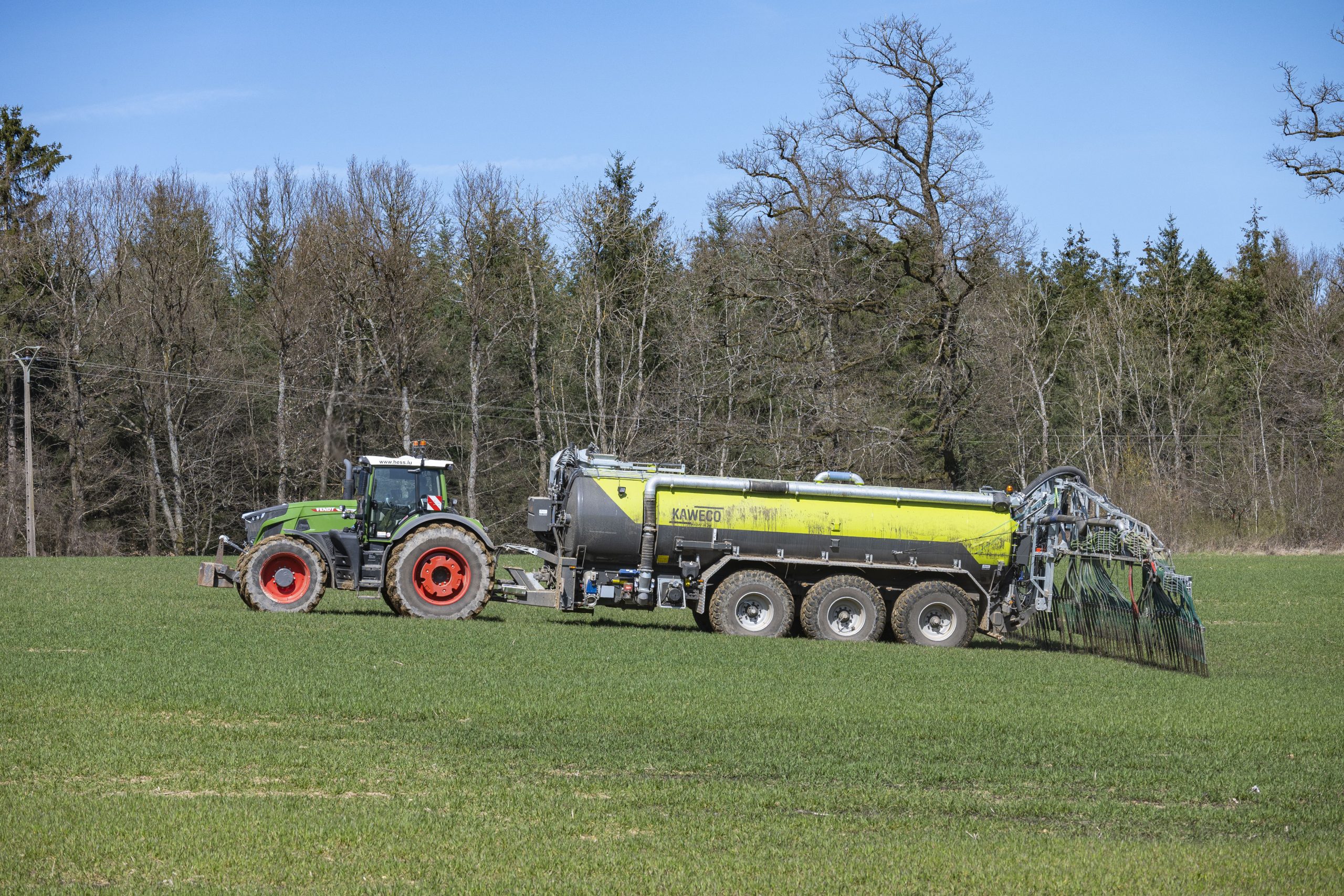

Tonne à lisier PROFI III

La gamme de tonnes à lisier KAWECO Profi III vous offre une grande variété de cuves complètes et professionnelles pour les entrepreneurs et les agriculteurs. Les tonnes PROFI III sont équipées d’un châssis robuste, indépendant et à verrouillage Twist-lock. Cette conception unique garantit que la traction du tracteur est transmise à la rampe d’épandage par le châssis uniquement. Ainsi, la tonne ne sert qu’à transporter le lisier et le châssis est extrêmement stable. Toutes les tonnes PROFI III sont équipées d’un débitmètre avec dosage indépendant de la vitesse par régulation By-Pass. Le dosage et toutes les autres fonctions hydrauliques sont contrôlés par l’ordinateur de bord KAWECO PREMIUM ISO-BUS. De plus, la PROFI III est équipée de série d’un attelage lourd KAWECO LIFTMAX PRO et d’un piège à cailloux Maxi Cut.

La PROFI III est équipée pour les durs labeurs !

Caractéristiques techniques

Capacité nette[l]: Tandem: 16.300, 18.500, 20.260, 23.200
Tridem: 23.000, 25.000, 28.000 30.000, 32.000
Train de roulement: Suspension pendulaire hydraulique, équipée de 2 grands accumulateurs pour une suspension optimale à vide et à plein.
Système de direction: Tandem jusqu’à 20 000l = direction forcée hydraulique par vérin hydraulique du côté gauche du timon d’attelage.

Tandem 23 200 = direction forcée par système de commande Mobil Elektronik

Tridem = jusqu’à 25 000 direction forcée hydraulique sur les essieux avant et arrière.

Tridem à partir de 28 000 = direction forcée par système de commande Mobil Elektronik.

Empattement (mm): 1.810

Conception du train de roulement et de la tonne

Ce n’est pas seulement le poids de la rampe d’épandage mais aussi la distance derrière la tonne qui détermine la charge sur le châssis. Avec plus de 50 ans d’expérience dans la fabrication et l’ingénierie de machines, KAWECO a l’expertise nécessaire pour répondre à ces problèmes. Le châssis des tonnes à lisier PROFI III est le seul à avoir été spécialement conçu pour transférer la puissance de levage au tracteur. Grâce aux six verrous twist-locks, la tonne est montée sur le châssis sans tension. Que le châssis subisse des forces de traction ou de pression, la cuve est principalement utilisée pour transporter le lisier. C’est pourquoi elle peut être de construction plus légère, ce qui permet de réduire le poids total de la machine.

Attelage

Toutes les tonnes à lisiers de la série PROFI III sont équipées de l’attelage lourd KAWECO Premium. L’attelage est entièrement monté sur le châssis, afin qu’il n’y ait aucune force sur la cuve. Les vérins de levage sont réglables pour la montée et la descente de la pression. Grâce à la commande standard de l’attelage à l’arrière de la tonne ainsi qu’aux crochets de fixation aux barres de levage, la fixation d’une rampe d’épandage est très simple.

Train de roulement

Toutes les tonnes PROFI III sont équipées d’une suspension d’essieu hydraulique et d’un système de suspension indépendant de la charge. Ce système de suspension est doté de deux grands accumulateurs à ressort qui assurent toujours une suspension optimale, quel que soit le poids de la machine. En option, l’essieu avant peut être déchargé, tant sur les tandems que sur les machines à trois essieux. Si la charge est retirée de cet essieu, les autres ne peuvent jamais être surchargés. Toutes les tonnes tandem PROFI III ont une direction forcée hydraulique de l’essieu arrière, et les versions tridem PROFI III sont dirigées via l’essieu avant et l’essieu arrière (trois essieux en option). La direction forcée hydraulique est commandée par un vérin sur le timon ou, en option, par un potentiomètre électronique et le système hydraulique Load Sensing de série.

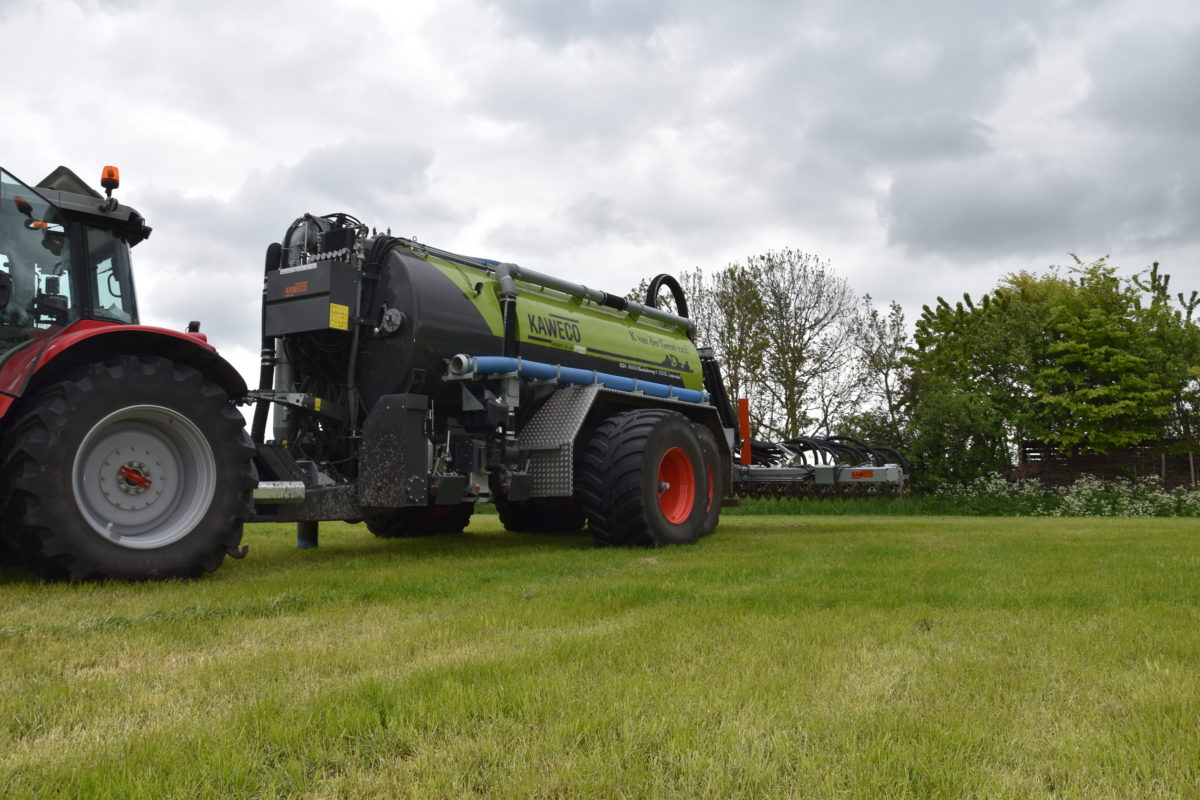

Pompes et tuyauteries à lisier avec les tonnes PTW

Les avantages de la tonne à lisier PTW sont : un dosage précis et une grande capacité de remplissage. Le remplissage de la cuve est assuré, quelle que soit l’épaisseur du lisier. En outre, la capacité de remplissage est meilleure avec une plus grande profondeur d’aspiration. Les limites éventuelles de la tonne à lisier PTW sont : des coûts de maintenance relativement élevés et une usure plus importante. La tuyauterie nécessaire augmente également le poids de la machine.

Remplir
Numéro
Précédent
Suivant

Circuit du lisier et piège à cailloux

Chaque tonne à lisier transportée ou déchargée doit être remplie au préalable. Tout au long du processus, la capacité de remplissage dépend principalement du circuit du lisier et de la position de la pompe, des tuyaux et du piège à cailloux. La position de la pompe KAWECO est toujours centrale. Au milieu, sous la tonne. Cela permet d’obtenir le circuit de lisier le plus court possible, avec moins de virages inutiles et une répartition centrale du poids. Le réglage des tuyaux vous permet de travailler avec une capacité maximale si vous le souhaitez. KAWECO utilise toujours des tuyaux 8″ côté aspiration et deux fois 6″ maximum côté pression. Si on augmente la capacité de la pompe, les tuyaux seront également plus grands. Ainsi, une pompe de 9 000 l/min est toujours équipée d’une tuyauterie de remplissage de 10″ et de deux tuyaux de 8″ côté pression. La cuve est remplie par les doubles tuyaux côté pression en raison de l’ouverture automatique du By-Pass.

Pompes et bras plongeurs

Pour soulager le conducteur, KAWECO propose un large choix de bras plongeurs pour la série PROFI III. Chaque bras est placé de préférence sur le côté droit de la cuve afin de créer le circuit de lisier le plus court possible. Outre le bras plongeur latéral, KAWECO propose également de nombreux bras de grue et bras pivotants. Dans la plupart des cas, KAWECO conseille de monter un maxi remplisseur afin de bénéficier de la plus grande capacité possible. Ce maxi remplisseur contient une roue à palettes à entraînement hydraulique qui pousse le lisier dans le tuyau d’aspiration, diminuant ainsi la pression négative côté pompe. Cette assistance supplémentaire à la pompe offre de nombreux avantages. Par exemple, la pression négative est fortement réduite, et la pompe peut ainsi aspirer le lisier plus facilement. La durée de vie de la machine s’en trouve améliorée, car les pièces d’usure, à savoir les roulements, le rotor et les joints, sont moins sollicitées.



Touch 800
Joystick
Joystick PRO
Précédent
Suivant

Commande ISO-BUS KAWECO

Toutes les tonnes à lisier PROFI III sont pilotées par la commande KAWECO Premium. Ce terminal de commande offre de nombreuses options très pratiques. Tous les systèmes sont équipés d’un joystick multifonctionnel doté de 24 fonctions et d’un écran de base de 5, 7″. En option, nous proposons un écran tactile de 8″ ou 11″, ainsi que le joystick PRO.

Pesage et échantillonnage

Grâce à la construction unique et indépendante du châssis et de la cuve, toutes les tonnes PROFI III peuvent être équipées d’une cabine de pesage et d’échantillonnage. Les robustes cellules de pesage sont placées entre le châssis et la cuve, selon un processus d’assemblage spécial. Ainsi, la hauteur de la cuve et la construction du circuit du lisier ne sont pas affectées.

Pneus, roues et pression au sol

Grâce à leur construction unique, les réservoirs KAWECO PROFI III sont déjà très respectueux du sol en standard. Si vous le souhaitez, vous pouvez choisir un pneu d’un diamètre de 1800 mm et d’une largeur de 800 mm (en option jusqu’à 900 mm). Ces pneus offrent une plus grande “empreinte” qui réduit le compactage du sol. Pour profiter pleinement des capacités de ces pneus, il est possible d’équiper votre KAWECO PROFI III d’un système d’échange de pression d’air. Ce système peut être combiné avec l’ordinateur de contrôle pour simplifier les choses.

Options pour PROFI III

Même si les tonnes PROFI III bénéficient d’un équipement de série très complet, vous disposez de nombreuses possibilités pour configurer votre KAWECO PROFI III selon vos souhaits. Pensez aux options qui améliorent la traction, comme un vérin à haute pression ou un système à deux compartiments. Vous trouverez ci-dessous les options les plus courantes.

Équipements de série de la KAWECO PROFI III

  • 2x ø 480  mm
  • Système à l’avant gauche avec commutation automatique du remplissage à la circulation et jauge de niveau pour déterminer précisément le contenu de la cuve. Grâce à l’arrêt automatique, la cuve ne peut pas être trop remplie, et passe automatiquement du remplissage à la circulation. La jauge de niveau située dans l’indicateur de remplissage permet de déterminer avec précision le contenu de la cuve.

Sur la PROFI III, les passages de roue sont montés de série. Cela permet d’utiliser des pneus plus grands tout en offrant un centre de gravité plus bas à la cuve. À partir de 18 m3, une hauteur de pneu maximale de 1 800 mm est possible, par exemple un pneu 800/60R 32. Dimensions spéciales sur demande.

  • 6 connexions Twist-Lock. Les plaques de fixation Twist-Lock constituent une base puissante pour une tonne à lisier avec un attelage lourd. Les forces de la liaison sont transférées au châssis, ce qui réduit considérablement les contraintes sur la cuve elle-même. Une cabine de pesage et d’échantillonnage peut également être montée de cette manière.

L’attelage KAWECO LIFTMAX PRO est conçu pour les utilisations exigeantes. Il permet le montage d’enfouisseurs à usage intensif ainsi que de rampes à sabots ou tuyaux traînés. La largeur maximale de la rampe dépend du contenu et donc de la longueur de la cuve.

  • Bras inférieurs fixes CAT III (largeur de 1 010 mm)
  • Bras supérieur réglable mécaniquement CAT III
  • Vérin de levage à double effet avec système de régulation de la pression au sol
  • Vérins de levage avec amortissement
  • Capacité de levage maximale de 4 000 kg (selon la version de la cuve et de l’enfouisseur).
  • 2 boutons à l’arrière de la cuve pour abaisser ou relever l’attelage Prise à 7 broches pour l’éclairage de la rampe d’épandage

La PROFI III est équipée de série du broyeur le plus complet (KAWECO Maxi Cut Premium). Ce système évite que la pompe ou les diffuseurs de la rampe ne soient endommagés par des éléments présents dans le lisier. Les éléments lourds restent au fond du piège à cailloux, et les plus petits sont coupés par la tête de coupe hydraulique à 3 lames.

  • Maxi Cut Premium 8″ KAWECO
  • Piège à cailloux 8″ avec une tête de coupe intégrée à entraînement hydraulique (25 l/min)

  • Suspension d’essieu hydraulique.

La PROFI III est équipée de série d’une suspension d’essieu hydraulique. Elle permet à la PROFI III d’offrir une conduite confortable sur la route et dans les champs. Elle assure en outre une bonne pression du timon lorsqu’on travaille avec des engrais lourds. En option, la PROFI III peut être équipée d’un essieu relevable (trois essieux) ou d’une décharge d’essieu.

ISOBUS permet d’atteler facilement vos tracteurs à vos outils. La commande ISOBUS KAWECO permet de commander la cuve via le terminal du tracteur. Il est également possible d’utiliser les touches de fonction du tracteur. La tonne peut également communiquer avec le système GPS du tracteur, ce qui permet de fermer des sections. Si vous souhaitez un dosage en fonction de la vitesse, vous devriez choisir la commande ISOBUS de KAWECO. La position du By-Pass ou le nombre de rotations de la pompe à lisier est automatiquement contrôlé sur la base de la vitesse et de la valeur de consigne saisie. Le levier de commande multifonctions KAWECO et le terminal de base KAWECO sont livrés de série. Toutes les fonctions de la tonne à lisier peuvent être commandées via ce terminal et, en complément, 24 fonctions peuvent être attribuées au joystick. Tout cela se traduit par une utilisation facile et un travail confortable !

Commande ISOBUS KAWECO incluant :

  • Le joystick multifonctions KAWECO 24 fonctions
  • Le terminal de base KAWECO
  • Commande du dosage automatique

OPTIONS KAWECO PROFI III

Chaque tonne à lisier KAWECO reçoit de série un traitement de haute qualité. La surface intérieure est recouverte d’une résine EPOXY à deux composants. L’extérieur est brossé et peint avec une laque polyuréthane à deux composants. De série, l’équipement arbore le blanc et orange KAWECO.

Deux couleurs RAL sont disponibles en option.

Ce traitement est bien plus résistant qu’une couche de zinc et il conserve sa couleur même après des années.

Orifice de remplissage avec porte hydraulique sur le trou d’homme (600 mm). Cet orifice de remplissage permet de recharger facilement la cuve à l’aide d’une pompe externe. La trappe est équipée d’un roulement pour assurer une bonne étanchéité.

Système à deux compartiments, pour maintenir la pression de la barre d’attelage pendant l’épandage du lisier (uniquement possible avec les tonnes ESP). Ce système permet d’assurer une pression optimale sur la barre d’attelage pendant l’épandage en maintenant le lisier dans la chambre avant.

Ce regard offre une visibilité optimale pour vérifier le niveau de remplissage de la cuve.

  • Verre de 260 x 120 mm.

La PROFI III est équipée de série d’une direction hydraulique. Les machines plus lourdes avec des pneus plus grands peuvent recevoir une direction électronique pour une meilleure manœuvrabilité. Cela s’applique également lorsque vous conduisez beaucoup en marche arrière (point d’accouplement 250 mm à gauche à côté du point d’attelage).

Préparation du vérin hydraulique de transfert de poids.

Le vérin haute pression KAWECO est conçu pour offrir un meilleur confort de conduite et une répartition optimale du poids. Le vérin peut pousser ou tirer, et il peut être réglé automatiquement via la commande ISO-BUS. Une pression supplémentaire peut ainsi être appliquée à l’essieu avant du tracteur sur la route ou dans les champs, pour une répartition optimale du poids.

  • Piège à cailloux 10″ avec tête de coupe intégrée à entraînement hydraulique
  • Volume hydraulique requis : 25 l/min
  • Uniquement possible avec une pompe 9 000 l/min

Une pompe plus puissante de 9 000 l/min nécessite également un débit de lisier plus élevé. Pour une capacité maximale, KAWECO construit toute la partie aspiration à partir de tuyaux 10″ pour une pompe de 9 000 l/min. La partie refoulement passe également de tuyaux 6″ à 8″.



Ce support empêche la flexion du tuyau 6″ raccordé à l’épandeur.

Pour pouvoir transférer du lisier ou vider un silo, la cuve PTW peut être équipée d’une vanne à trois voies supplémentaire.

  • Pour station de chargement au sol (vanne guillotine montée sur le piège à cailloux)
  • Premier point de pivot contrôlé par vérin hydraulique
  • De série Vanne guillotine et vanne d’aération installées à l’extrémité du bras

Bras de pompage 8″ à droite avec vanne.

Le bras d’aspiration vous libère du travail au quotidien et vous assure un remplissage facile et simple avec une station de chargement.



  • Avec point de rotation supplémentaire pour station de chargement au sol (vanne guillotine montée sur le piège à cailloux)
  • Premier point de pivot contrôlé par vérin hydraulique
  • De série Vanne guillotine et vanne d’aération installées à l’extrémité du bras

  • Bras de chargement côté droit
  • Premier point de pivot contrôlé par vérin hydraulique
  • Second point de pivot contrôlé par vérin hydraulique
  • De série Vanne entre le bras plongeur et le piège à cailloux
  • Hauteur max. de travail +/- 3,80 mètres. Ne convient pas au pompage.

Le bras plongeur KAWECO vous économise un temps précieux et facilite le chargement. En option, le bras plongeur peut être équipé d’un maxi remplisseur pour un rendement optimal.



  • Bras de chargement côté droit
  • Premier point de pivot contrôlé par vérin hydraulique
  • Second point de pivot contrôlé par moteur à broche hydraulique
  • De série Vanne entre le bras plongeur et le piège à cailloux

Le bras d’aspiration KAWECO vous économise un temps précieux et facilite vos chargements. La version PRO est équipée d’un moteur à broche hydraulique pour une grande amplitude de pivotement. En option, le bras plongeur peut être équipé d’un maxi remplisseur pour un rendement optimal.



La boule de raccordement est recommandée en association avec le bras d’aspiration PRO pour le pompage des citernes. La boule remplace le flexible 8″ standard (uniquement avec le bras d’aspiration PRO).

  • Bras de chargement côté droit
  • Premier point de pivot contrôlé par vérin hydraulique
  • Second point de pivot contrôlé par moteur à broche hydraulique
  • De série Vanne entre le bras plongeur et le piège à cailloux
  • Uniquement à utiliser avec une pompe 9 000 l/min

.

  • Bras de pompage télescopique 10″, avec extension de 1 400 mm
  • Un pivot contrôle par deux vérins hydrauliques
  • De série Livré avec maxi remplisseur
  • De série Livré avec vanne guillotine 8″

  • Un point de pivot contrôlé par vérin hydraulique
  • De série Maxi remplisseur 8″
  • De série Vanne guillotine 8 sous le Maxi remplisseur
  • Rétroviseurs fixés à droite et à gauche de l’unité pour plus de sécurité sur la route
  • De série Éclairage pour l’unité avant

Avec l’UNITÉ FRONTALE KAWECO, il est facile de se raccorder à une citerne. Le bras situé face à la cabine vous laisse une parfaite visibilité. Par ailleurs, la rampe d’épandage peut toujours être dépliée, car vous n’avez pas besoin de vous tenir sur le côté le long de la citerne.



  • Volume hydraulique requis : 45 l/min

Le maxi remplisseur est recommandé pour les lisiers épais ou lorsque le lisier doit être aspiré depuis une fosse plus profonde. Le maxi remplisseur soulage également la pompe à lisier, la rendant moins vulnérable à l’usure. En outre, le maxi remplisseur KAWECO garantit un processus de chargement plus rapide.



  • La vanne guillotine remplacera la vanne standard entre le bras d’aspiration et le piège à cailloux.

La vanne guillotine réduit les fuites au niveau du bras plongeur.



L’essieu déporté KAWECO vous permet de rouler le moins possible dans la même voie. Cela garantit une pression au sol minimale et une moindre dégradation du sol.

Un système de gonflage des pneus vous permet de relâcher la pression des pneumatiques lors des travaux dans les champs. Le compresseur est entraîné par le système Load-Sensing. En raison de la grande quantité d’huile nécessaire, il n’est souvent pas possible d’épandre et de gonfler en même temps.

Un système de gonflage des pneus vous permet de relâcher la pression des pneumatiques lors des travaux dans les champs. Le compresseur est entraîné par le système Load-Sensing. En raison de la grande quantité d’huile nécessaire, il n’est souvent pas possible d’épandre et de gonfler en même temps.

Le joystick KAWECO PRO permet la commande du bras d’aspiration de manière proportionnelle (vannes hydrauliques y compris)

  • Système Load-Sensing fermé pour l’entraînement (uniquement) de la pompe à lisier
  • Comprend la transmission ECO-Motion à 2 vitesses + Vanne de by-pass dans la cuve
  • Dosage par capteur de vitesse de rotation sur la pompe au lieu d’un débitmètre
  • Toutes les autres fonctions de la cuve sont commandées par le système Load-Sensing de la tonne à lisier

L’Hydro Dynamic permet d’épandre le lisier à des débits entièrement variables. Le dosage est régulé par les rotations de la pompe à lisier. Avec ce système, l’épandage peut être rapidement ajusté lorsque, par exemple, on travaille avec un contrôle de section.



  • La pompe LS supplémentaire pilote un manifold Bucher séparé à trois sections, qui commande le broyeur, le maxi remplisseur et le distributeur.
  • Réservoir d’huile plus volumineux, filtre de retour plus grand et filtre séparé pour le raccord de fuite.
  • Régime moteur plus bas lors du remplissage, moins d’huile nécessaire pour le tracteur.

Pneus KAWECO PROFI III

BKT 750/60R30.5 FL-630 SUPER STB

BKT 750/60R30.5 FL-693M Ridemax

BKT 850/50R30.5 FL-693M Ridemax



Alliance 750/60R 30.5 885 ø1680

Alliance 750/60R 30.5 A380 ø1680

Alliance 800/60R 32 A380

Alliance 800/60R 32 389 VF

Alliance 750/60R 30.5 A390 ø1670

Alliance 750/60R 30.5 A390 HD ø1670

Alliance 850/50R 30 I-390

Alliance 800/60R 32 I-390 ø1800

Trelleborg 750/60R 30.5 Twin Radial ø1670

Trelleborg 850/50R 30.5 Twin Radial

Vredestein 750/60R 30.5 Flotation Trac ø1670

Vredestein 850/50R 30.5 Flotation Trac

Vredestein 800/60R 32 Flotation Trac I ø1800

Michelin 850/50R 30.5 Cargo X BIB ø1628

Michelin 750/60R 30.5 Cargo X BIB FLOTATION ø1680

Mitas 750/60R 30.5 Agriterra 03 ø1670

Mitas 850/50R 30.5 Agriterra 02 ø1625
